Siemens Symbia T SPECT-CT

تماس بگیرید

دستگاه اسپکت سی تی Symbia T

دوربین گاماکمرای Siemens Symbia یکی دیگر از پرکاربردترین دوربین های گاماکمرای زیمنس در جهان است. زیمنس چندین پیکربندی دوربین پزشکی هسته ای سیمبیا را برای تأمین نیازهای مختلفی از تصویربرداری پزشکی هسته ای ارائه کرده است. دستگاه گاماکمرای Siemens Symbia به چهار مدل مختلف توسط کمپانی زیمنس ارائه گردید است.
دوربین گاما تک سر یا تک دتکتور زیمنس سیمبیا ای ( Siemens Symbia E Single Head)
دوربین هسته ای Single-Head سیمبیا E کوچکترین اندازه را از چهار مدل مختللف دستگاه Siemens Symbia E دارد. دوربین هسته ای Single-Head برای تصویربرداری با اهداف عمومی مناسب است ، دارای یک گنتری نسبتا بزرگ و سیستم تعویض کولیماتور سریع بنام BICORE است.
دوربین گاما دو سر یا دو دتکتور زیمنس سیمبیا ای ( Siemens Symbia E Dual Head)
دوربین هسته ای با زاویه متغیر Dual-Head Siemens Symbia E ، که زاوایای دتکتورها به صورت 180 درجه ، 90 درجه و 76 درجه را امکان پذیر می کند تا به سیستم اجازه دهد تا حساسیت و توان دستگاه گاماکمرا را برای انجام اسکنهای عمومی ، اسکن قلب و عروق ، آنکولوژی و عصب شناسی آماده کند.
دوربین گاما دو سر یا دو دتکتور زیمنس سیمبیا اس ( Siemens Symbia S Dual Head)
دوربین گاماکمرای دو دتکتور Simbia S زیمنس دارای همان ویژگی های گاماکمرا Symbia E Dual-Head است ، اما همچنین دارای تعدادی از ویژگی های اضافی دیگر است ، از جمله: دارای سیستم تعویض کولیماتور اتوماتیک ، شامل آپشن ECG داخل سیستم و قابلیت ارتقاء به TruePoint SPECT-CT است.

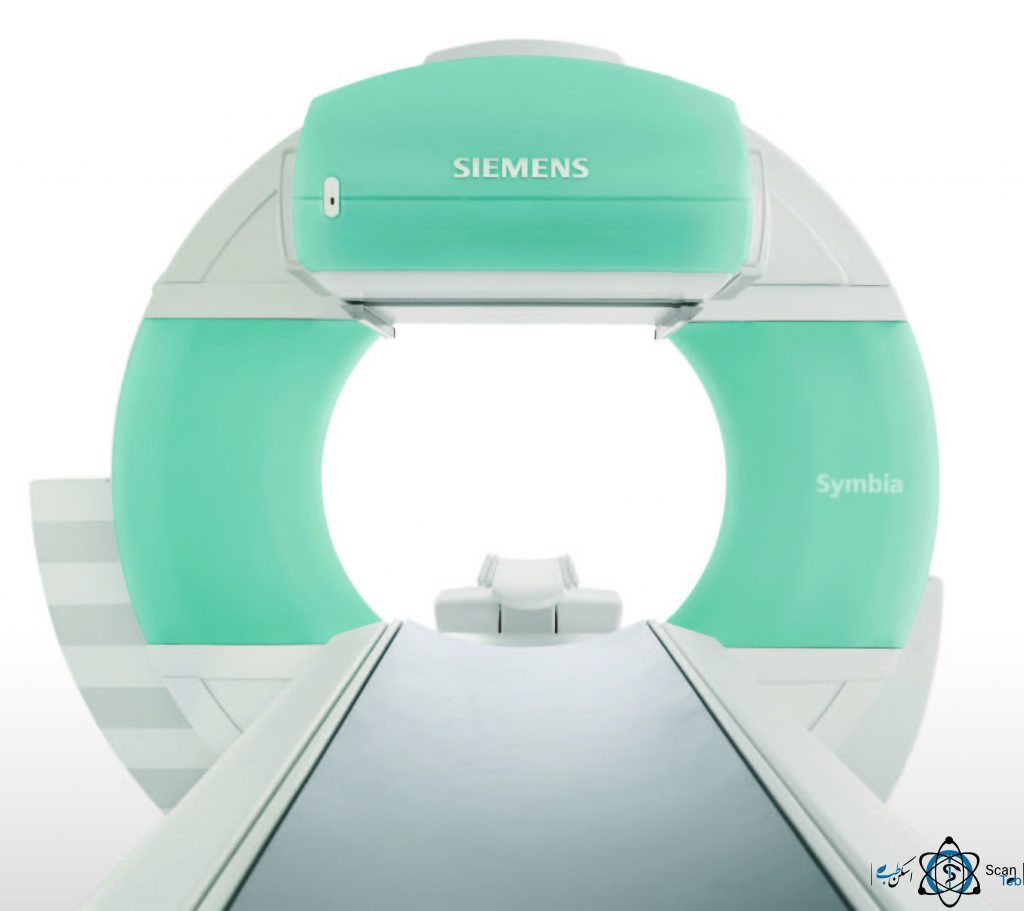

سیستم SPECT-CT Symbia T (T2, T6, T16)
سیستم سیمبیا Symbia T زیمنس ترکیبی از یک دوربین گاما با زاویه متغیر Variable Angle دو سر با یک اسکنر CT دو اسلایس برای تصحیح تضعیف یا Attenuation Correction (قطعه T یا T2 = 2) ، تصویربرداری پیشرفته آنکولوژی و عصب شناسی (با دستگاه سی تی 6 اسلایس T6) یا پوشش عالی آنکولوژی (با استفاده از دستگاه سی تی 16 اسلایس T16) استفاده میکند.
میدان دید دستگاه گاماکمرای Siemens Symbia بزرگ و مستطیل شکل به ابعاد 53.3 سانتی متر در 38.7 سانتی متر با 59 PMT در هر دتکتور میباشد.
جنس کریستال استفاده شده در سیستم Siemens Symbia از یدید سدیم با ضخامت 9.5 میلیمتر یا 15.9 میلیمتر و به ابعاد 59.1 44.5 سانتیمتر میباشد.

توضیحات

SPECT Specification:

Gantry Dimensions Symbia T Series
Height 225 cm (7 ft 4.7 in)
Width 231 cm (7 ft 7 in)
Depth 203 cm (6 ft 8 in)
Axis of Rotation (from Floor) 104 cm (3 ft 5 in)
Weight Without High-Energy Collimators 3113 kg (6863 lb)
Min./max. Patient Opening (HE Coll) 12 cm (4.7 in) / 65.4 cm (25.7 in)
Min./max. Patient Opening (LEHR Coll) 19.2 cm (7.6 in) / 72.6 cm (28.6 in)
Patient Positioning Monitor 15” flat panel color LCD display
Tunnel Opening 70 cm Aperature (27.6 in)
Distance between SPECT and CT FOV 136 cm (53.3 in)
SPECT Motions Symbia T Series
Average Autocontour Distance 1.1 cm (0.45 in)
Max. Radial & Lateral 72 cm/min (28.3 in/min)
Max. Lateral Position Left/Right 37.5 cm (14.7 in)/ 10 cm (4 in)
Max. CW/CCW Rotation Detector 1 410°/140°
Ring Rotation Range 550°
Rotational Accuracy 0.1°
Rotational Speed 0.03 – 3.0 RPM
Center of Rotation ≤ 0.25 pixel (64 x 64 matrix)
Max. Caudal Tilt +16° / -16°
Detector Dimensions Symbia T Series
Field of View (FOV) 53.3 x 38.7 cm (21 x 15.25 in)
Diagonal FOV 65.9 cm (25.9 in)
Crystal Symbia T Series
Size 59.1 x 44.5 cm (23.25 x 17.5 in)
Diagonal 73.9 cm (29.1 in)
Thickness 9.5 mm (3/8 in) or 15.9 mm (5/8 in)
Photomultiplier Tubes Symbia T Series
Total Number 59
Diameter 53 – 7.6 cm (3 in) and 6 – 5.1 cm (2 in)
Type Bialkali high-efficiency box-type dynodes
Array Hexagonal

CT System Hardware:

Gantry Dimensions T16 T6 T2/T
Aperature 70 cm 70 cm 70 cm
Scan Field 50 cm 50 cm 50 cm
Rotation Time 0.5, 0.6,1.0.1.5 s 0.6, 0.8, 1.0, 1.5 s 0.8, 1.0, 1.5 s
Temporal Resolution (min) 125 ms 150ms 400ms
Data Acquisition System T16 T6 T2/T
Max.Number of Slices/Rotation 16 6 2
Number of Physical

Detector Rows

24



24

16

16

2

2

Number of Physical Detector

Channels/Slice

736

736

736

736

672

672

Number of Detector Elements 17,664 11,776 1,344
Total Channels per Slice 1,472 1,472 1,344
Number of Projections Up to 1,250 (1/360 °) Up to 1,875 (1/360 °) Up to 1,500 (1/360 °)
Sequence Acquisition Modes 4 x 0.6 mm, 12 x

0.6 mm, 16 x 0.6 mm, 2 x 5 mm,12 x

1.2 mm, 2 x 8 mm,

16 x 1.2 mm

6 x 1 mm, 6 x 2 mm, 6 x 3 mm,

2 x 5 mm

2 x1 mm, 2 x1.5 mm, 2 x 4 mm, 2 x 5 mm,

1 x 2 mm, 1 x 3 mm,

1 x 5 mm, 1 x 8 mm,

1 x 10 mm

Spiral Acquisition Modes 4 x 0.6 mm,

16 x 0.6 mm,

16 x 1.2 mm

6 x 0.5 mm, 1 x 1 mm,

6 x 1 mm, 6 x 2 mm,

6 x 3 mm, 2 x 5 mm

2 x 1 mm, 2 x 1.5 mm, 2 x 2.5 mm, 2 x 4 mm, 2 x 5 mm
Tube Assembly T16 T6 T2/T
Tube DURA 422 MV High Performance CT X-ray Tube DURA 422 MV High Performance CT X-ray Tube DURA 352 MV High Performance CT X-ray Tube
Tube Current 20-345 mA 20-345 mA 30- 240 mA
Tube Voltage 80, 110, 130 kV 80, 110, 130 kV 80, 110, 130 kV
Tube Anode Heat

Storage Capacity

5.0 MHU 5.0 MHU 3.5 MHU
Focal Spot Size According to IEC 60 336 0.8 x 0.5 mm/7 °

0.8 x0.7 mm/7 °

0.8 x 0.5 mm/7°

0.8 x 0.7 mm/7°

0.8 x 0.4 mm/8°

0.8 x 0.7 mm/8°

Generator T16 T6 T2/T
Max. Power 50 kW 50 kW 40 kW
