اجرای اتاق ام آر آی

اجرای RF Cage بصورت کلی برای دستگاههای مختلف ام ار آی بسته به میدان مغناطیسی آنها متفاوت است، لذا نیاز به طراحی اتاق بسته به نوع سایت پلان دستگاهی که برای آن، اتاق آر اف ساخته میشود دارد.

اجرای اتاق ام آر آی ( RF Cage )

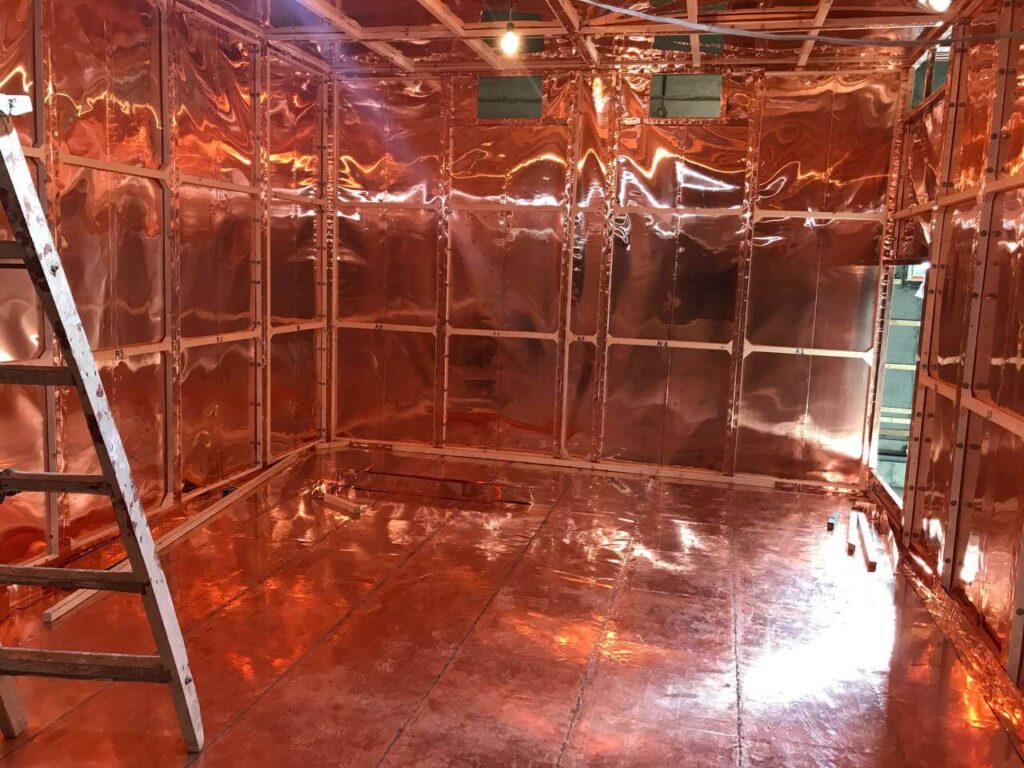

در این مقاله قصد داریم تا به طور کامل به معرفی اتاقهای عایق RF Cage یا RF Shield بپردازیم. محفظه RF اساساً یک قفس فارادی است که از پنل هایی از قابهای چوبی گرد با روکش فویلی با کیفیت بالا ساخته شده است که به هم چسبیده اند تا از یکپارچگی محافظ در طول عمر اتاق RF اطمینان حاصل شود. کابل های برق ، لوله های گاز پزشکی و سایر لوازم در حفره های تعبیه شده در پنل های دیوار قرار میگیرند و از دید خارج می شوند. این حالت نصب پنلی در صورت لزوم ، به استثنای کف ، این امکان را می دهد که قفس را برچیده و در مکان دیگری نصب کرد. همه اتصالات از مواد غیر مغناطیسی هستند. درها ، پنجره ها نیز برای جلوگیری از نشتی محافظ یا مجهز به فیلتر هستند. اتاق های RF عایق دی الکتریکی از بقیه ساختمان هستند. آنها در قالب های پیش ساخته به سایت تحویل داده می شوند و توسط پرسنل آموزش دیده مونتاژ و نصب می گردند.

بخش های مختلف اتاق شیلد دستگاه ام آر آی :

ار اف شیلد ( RF Shield ) باید کل اتاق – دیوارها ، کف و سقف را احاطه کند. چنین جعبه رسانایی که برای محافظت از تداخل الکترومغناطیسی سرگردان استفاده می شود ، به عنوان قفس فارادی نیز شناخته می شود. تقریباً از هر نوع فلزی می توان استفاده کرد ، از جمله آلومینیوم و فولاد گالوانیزه. با این حال ، رایج ترین محفظه RF شامل صفحات چوبی است که با مس روکش شده اند. در محدوده فرکانس های مورد استفاده برای MRI ، عمق رسانایی برای مس بسیار کم است ، به این معنی که فقط یک لایه نازک از محافظ فلزی مورد نیاز است. کف اتاق مگنت به طور کلی از مس یکپارچه ساخته می شود که با مواد کف جامد آنتی استاتیک پوشانده می شود. دیوارهای داخلی به طور معمول با دیوار گچ ساخته شده اند. سقف اتاق مگنت معولا به صورت آویزان و به حالت سقف کاذب نصب می شود تا لوله ها و کابل ها و وسایل روشنایی اتاق مگنت از خارج از شیلد RF عبور داده شوند. درب اتاق مگنت نیز نباید اجازه نشت RF را بدهد . از اینرو توسط مجموعه ای از نوارهای تماس الکتریکی یا یک لوله پنوماتیک فلزی پیوسته آب بندی می شود. به دلیل باز و بسته شدن مکرر ، شیلدهای درب اتاق مگنت اغلب آسیب می بیند و منبع رایج نشت RF به داخل اتاق است. پنجره ها با مش مسی سیاه شده بین دو تکه شیشه که به صورت جانبی با دیوارهای محفظه RF متصل می شوند ، روکش شده اند.
